超声彩色多普勒诊断仪JH-910(便携式)
更新时间:2022-05-06

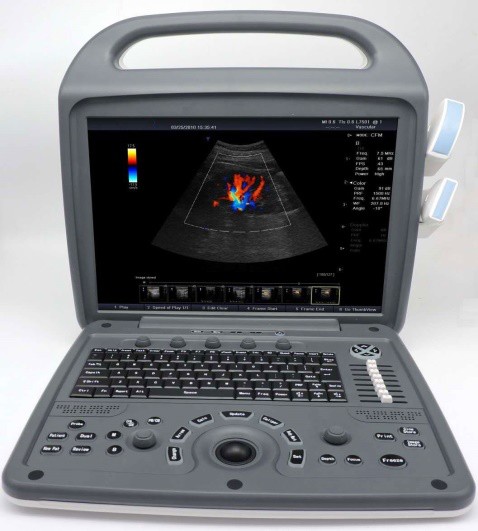

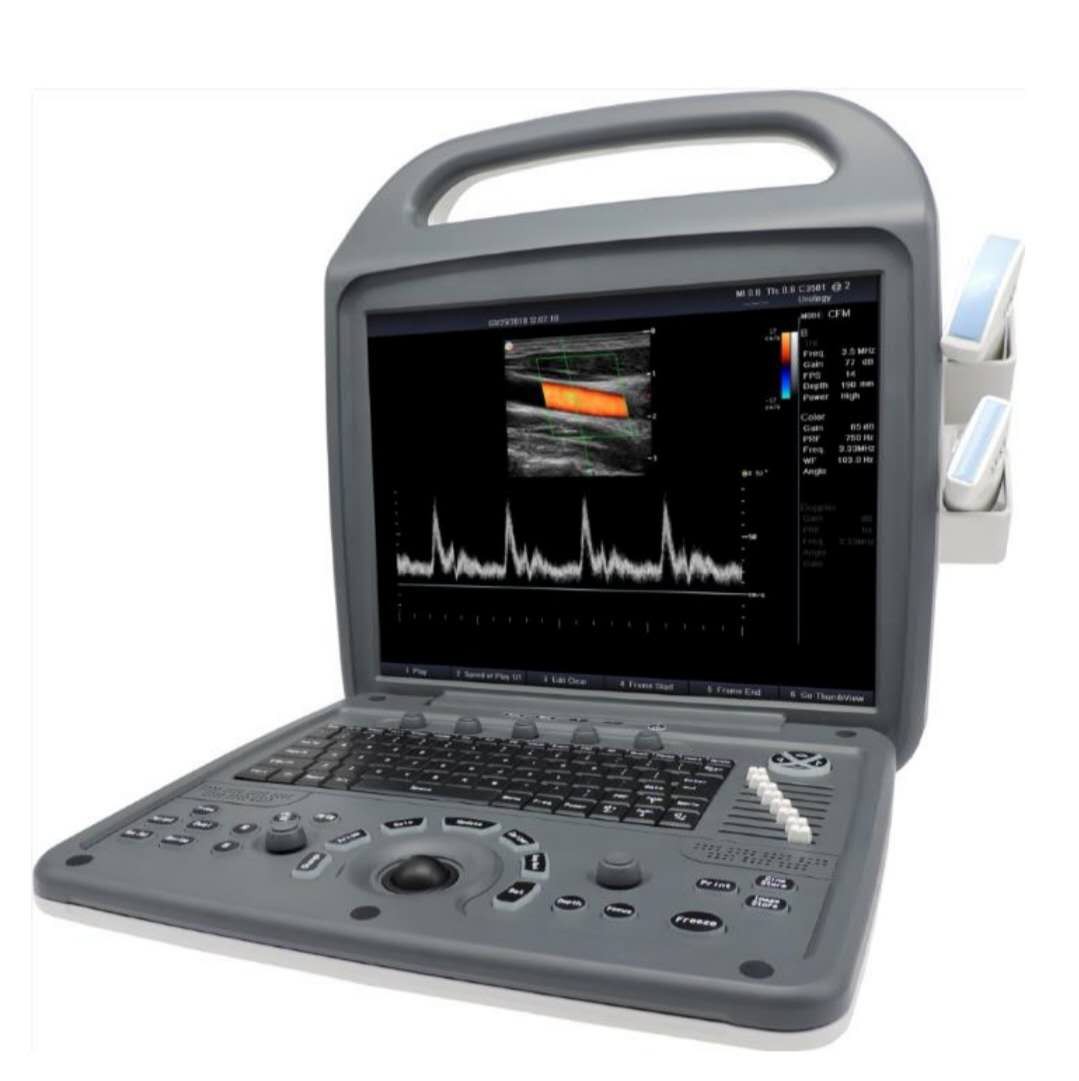

超声彩色多普勒诊断仪JH-910(便携式)

                 JH-910超声彩色多普勒诊断仪(便携式)





技术参数说明






 一、 系统概述

1.1 应用范围

全身应用型,包括腹部,产科,妇科,血管,小器官,心脏,泌尿,直肠,阴道,胎儿等部位的诊断。

1.2 主机尺寸与重量

400mm * 394mm * 172mm

1.3 主机重量

裸机7.5kg

1.4 电源

220V(±10%

50Hz/60Hz

最大功率 200VA

1.5 扫描方式

5 段变频

1.6 操作和显示模式

B 模式、M 模式、B/M 模式、CFMCDECCDPW、双幅显示、4B、解剖 M

4D 实时三维成像(选配))

1.7 探头类型

标配:电子凸阵探头

选配:电子微凸探头、相控阵探头、三维容积探头、腔内探头、电子线阵探头

1.8 监视器

15 英寸逐行扫描高分辨率彩色医用显示器



二、 探头参数

2.1 电子凸阵探头(标配)

频率:3.5MHz5 段变频:2.03.0  3.54.56.0MHz;阵元数:128,半径:50mm扫描角度:70°,角度三级可调(35°~70°)最大扫描深度:360mm,盲区:3mm

2.2 电子线阵 (选配)

Ÿ  标称频率:7.5MHz 5 段变频:5.06.57.58.510.0MHz 阵元数:128

Ÿ  宽度:40mm,最大深度:80mm,盲区:3mm

2.3 高频电子线阵(选配)

Ÿ  标称频率:8.5MHz,频率范围:6.07.5 8.51012.0MHz,阵元数:128,宽度:40mm

Ÿ  最大深度:80mm,盲区:3mm

2.4 宽视野电子线阵(选配)

Ÿ  标称频率:7.5MHz5 段变频:5.06.57.58.510.0MHz,阵元数:128

Ÿ  宽度:50mm,最大深度:80mm,盲区:3mm

2.5 腔内探头 E6501(选配)

Ÿ  标称频率:6.5MHz,频率范围: 4.05.0, 6.57.59.0MHz, 阵元数:128,半径:10mm

Ÿ  扫描角度:187°,角度三级可调 ,最大深度:110mm,盲区:3mm

2.6 相控阵 P2501(选配)

Ÿ  标称频率:2.5MHz, 频率范围:1.022.53.55.0MHz, 阵元数:64, 扫描角度:90°,角度三级可调(10°~90°,最大深度:250mm, 盲区:3mm

2.7 电子微凸(选配)

Ÿ  标称频率:3.5MHz,频率范围:2.03.03.54.56 MHz,阵元数:128,扫描角度:112°

Ÿ  最大深度:250mm,盲区:3mm



三、扫描参数

3.1 数字扫描技术

Ÿ  实时 CDF/CDA

Ÿ  大孔径技术(WAT

Ÿ  变频技术

Ÿ  高精度数字波束形成器

Ÿ  动态频率融合成像技术

Ÿ  连续动态聚焦

Ÿ  组织谐波成像技术

Ÿ  超宽频成像技术

Ÿ  自适应多普勒成像技术

Ÿ  动态可变孔径

Ÿ  动态声束变迹

Ÿ  动态滤波

Ÿ  发射声束聚焦 8

Ÿ  其他

3.2 BB/B4B 模式二维图像扫描参数

Ÿ  增益 0100dB,步长 1dB

Ÿ  动态范围:40~160 dB7 级可视可调

Ÿ  帧平均:6 级可视可调

Ÿ  线平均:3 级可视可调

Ÿ  变角度:3 种可视可调

Ÿ  线密度:3 级可视可调

Ÿ  声功率:高、中、低,三级可视可调

Ÿ  最高帧频:取决于角度/深度/扫查线密度等,不同探头典型情况下:CFM 18CM 256LINEROI,100%,8FPS

Ÿ  全景放大:仅在 B 模式下有效

3.3 B/MM 模式扫描参数

Ÿ  增益 0100dB,步长 1dB

Ÿ  动态范围:最大级别 1607

Ÿ  帧平均:6

Ÿ  线平均:3

Ÿ  声功率:3

Ÿ  扫描速度:3

3.4 CFM/PW 模式扫描参数

Ÿ  壁滤波:5 ---20

Ÿ  Steer 角度:0+15-20

Ÿ  余辉:10

Ÿ  噪声抑制:7

3.5 CDE 模式扫描参数

Ÿ  壁滤波:5

Ÿ  余辉:10

Ÿ  噪声抑制:7



四、参数及图像处理

4.1 图像显示

Ÿ  256 级灰阶显示、伪彩色(B)、血流速度图、能量图、方向能量图、PW 频谱图

Ÿ  图像翻转:左右翻转、上下翻转

Ÿ  图像旋转:90°旋转

Ÿ  图像深度:324cm(取决于不同的探头)

Ÿ  发射焦点深度:逻辑-240 级(1240mm,每 1mm  1 级)物理-64 级(取决于不同的探头)通过焦点的调节控制的区域级数为最大 8 段

Ÿ  接收焦点:连续动态接收聚焦(CDF)、连续动态接收孔径(CDA,变迹

Ÿ  可调节的动态范围:40160dB7 级),步长 20db

Ÿ  图像自动优化技术

Ÿ  全景放大功能;

Ÿ  TGC 曲线动态显示

Ÿ  可调节 M 模式扫描速度 3

Ÿ  黑白翻转、彩色翻转

Ÿ  变角度 3-8

Ÿ  动态灰阶直方图

Ÿ  视频输出格式:PAL 制式输出

4.2 二维图像信号处理

Ÿ  增益

Ÿ  TGC

Ÿ  灰度值

Ÿ  声功率输出设置

Ÿ  灰阶范围控制

Ÿ  动态范围

Ÿ  发射焦点位置

Ÿ  边缘增强处理

Ÿ  帧平均:6

Ÿ  线平均:3

Ÿ  线密度:3

Ÿ  伽马校正:030

Ÿ  对比度:0100

Ÿ  亮度:0100

Ÿ  组织谐波(共 6 组)

4.3 彩色/多普勒信号处理

Ÿ  壁滤波

Ÿ  余辉

Ÿ  噪声抑制

Ÿ  多普勒增益

Ÿ  PRF(脉冲重复频率)

Ÿ  Steer(角度校正)

Ÿ  Gate(取样容积)1-20



、系统主界面显示信息

5.1  基本信息

Ÿ  医院名称:最长 50 个字

Ÿ  患者 ID:最长 30 个字

Ÿ  患者姓名:最长 50 个字

Ÿ  日期显示:格式为“年..

Ÿ  时间显示:格式为 24 小时制

Ÿ  显示模式:B 模式、B/M 模式、M 模式、CFM 模式、CDE 模式、CCD 模式、PW 模式、双幅

Ÿ  应用模式:腹部模式、妇科模式、产科模式、心脏模式、泌尿科模式、血管模式、小器 官模式等。

5.2 图像扫描信息

Ÿ  探头扫描方向

Ÿ  超声图像

Ÿ  探头型号及该探头所在的探头插槽位置

Ÿ  工作频率

Ÿ  帧频

Ÿ  增益

Ÿ  TGC 曲线(自动隐藏)

Ÿ  扫查深度

Ÿ  刻度标尺

Ÿ  焦点位置

B/M 模式、M 模式下显示M 速度数值

Ÿ  B/M 模式、M 模式下显示“扫查时间”

Ÿ  冻结时显示“电影回放最大帧数”

5.3 彩色/多普勒图像扫描信息

Ÿ  PRF

Ÿ D 增益

Ÿ  速度标尺

5.4 图像参数信息显示

Ÿ  频率 CFM PW

Ÿ  深度

Ÿ  帧频

Ÿ  增益

Ÿ  D 增益

Ÿ  PRF

Ÿ  Ti mi

5.5 其他信息显示

Ÿ  灰度条

Ÿ  速度标尺

Ÿ  测量参数及结果 胎儿多个测量结果对比

Ÿ  文本标记

Ÿ  箭头标记

Ÿ  体位标记

Ÿ  穿刺引导线

Ÿ  穿刺引导线角度



六、系统预设功能

Ÿ  设置医院名称

Ÿ  设置日期、时间

Ÿ  设置界面语言:简体中文和英文

Ÿ  日期:“年--”格式显示

Ÿ  时间:24 小时制

Ÿ  屏幕保护程序

Ÿ  最大录像回放帧数:256

Ÿ  自动增益控制

Ÿ  打印机设置

Ÿ  设置自动冻结时间

Ÿ  设置按键音

Ÿ  设置脚踏开关功能

Ÿ  设置图像保存格式

Ÿ  10 种应用模式的检查参数设置(7 种以检查部位命名的应用模式和 3 种自定义应用模式)

Ÿ  可快捷调用的文本标记自定义设置:10

Ÿ  可调用出厂预设设置

Ÿ  胎龄表设置:包含 26 组测量部位,每组测量部位对应多个胎龄表、多个胎儿生长表用户自定义胎领表 4 组用户自定义胎儿生长表。

Ÿ  系统升级:支持从 USB 存储器、DVD-ROM、网络等升级、维护工具



七、测量与计算

7.1 基本测量与计算

Ÿ  距离

Ÿ  周长:轨迹/椭圆/矩形

Ÿ  面积:轨迹/椭圆/矩形

Ÿ  体积:椭球

Ÿ  比率:距离/周长/面积

Ÿ  狭窄率:距离/周长/面积

Ÿ  角度

7.2 产科测量与计算

Ÿ  胎龄估算(GA

Ÿ  预产期估算(EDD

Ÿ  胎重估算(FW

Ÿ  羊水深度指数(AFI

Ÿ  产科测量报告

Ÿ  胎儿生理参数评分报告

Ÿ  生长曲线

7.3 妇科测量与计算

Ÿ  妇科测量:子宫、子宫颈、子宫内膜、左右卵巢及左右卵泡妇科测量报告

7.4 心脏测量与计算

Ÿ  左心室测量:长轴、长轴壁厚、短轴、心尖,以及二尖瓣、主动脉瓣、三尖瓣、肺动脉瓣

Ÿ  左心室功能:射血:Pombo 法、Teichholz 法、Gibson 法、单平面椭圆法、双平面椭圆法、Bullet 法、改进的 Simpson

Ÿ  壁厚评估:Pombo 法、Teichholz 法、Gibson

Ÿ  体表面积计算(BSA

Ÿ  心脏测量报告

7.5 泌尿科测量与计算

Ÿ  泌尿科测量:前列腺容积、移行区容积、膀胱容积、残余尿量

Ÿ  泌尿科测量报告

7.6 其它测量与计算

Ÿ  断面测量

Ÿ  髋关节测量

Ÿ  其它测量报告

7.7 多普勒测量

Ÿ  多普勒自动测量/trac

Ÿ  心率

Ÿ  速度

Ÿ  阻力指数

Ÿ  搏动指数

Ÿ  最低速度 2mm/s,最高速度 8M/s

、标记 标记

Ÿ  文本标记,注释

Ÿ  体位标记:大于 95

Ÿ  箭头标记:方向可调

九、患者信息管理系统

Ÿ  新建患者信息

Ÿ  内置工作站:提供专家词库、提供报告模板、报告编辑、报告打印、 浏览、搜索患者信息

Ÿ  录像回放

Ÿ  患者信息管理:修改、删除、存储至光盘、存储至 USB 存储器,备份

Ÿ  DICOM3.0

Ÿ  PACS 工具:支持从 USB 存储器导入、导出患者图像录像。

十、配置说明

10.1 标准配置

Ÿ  上述全部指标和功能为标准配置。

10.2 可选配置

Ÿ  实时网络传输

Ÿ  宽景成像

Ÿ  梯形成像

Ÿ  三同步

Ÿ  4D3D

Ÿ  激光打印机

Ÿ  数字视频打印机

Ÿ  彩色视频打印机

Ÿ  净化数字稳压器

Ÿ  穿刺架

PROBE LIST P101M201
