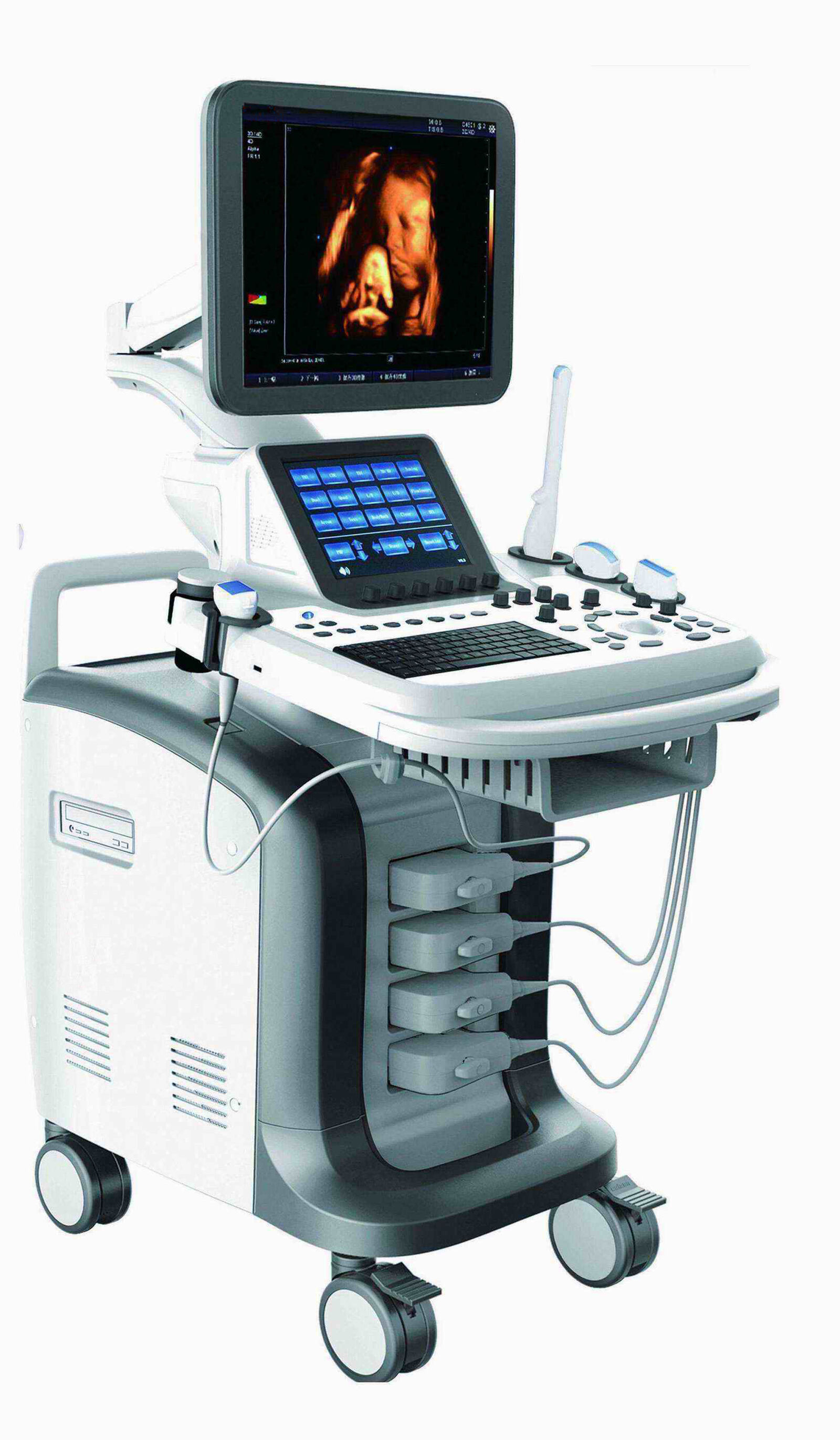

JH-970超声彩色多普勒诊断仪

技术参数

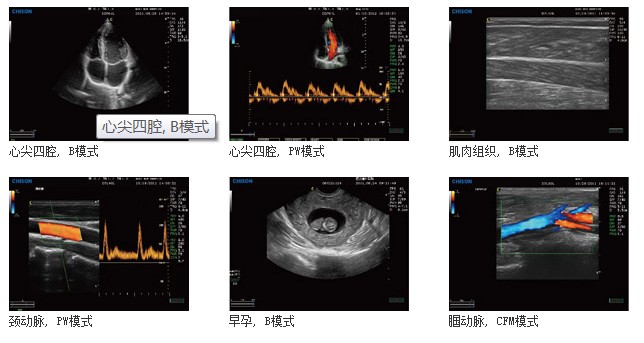

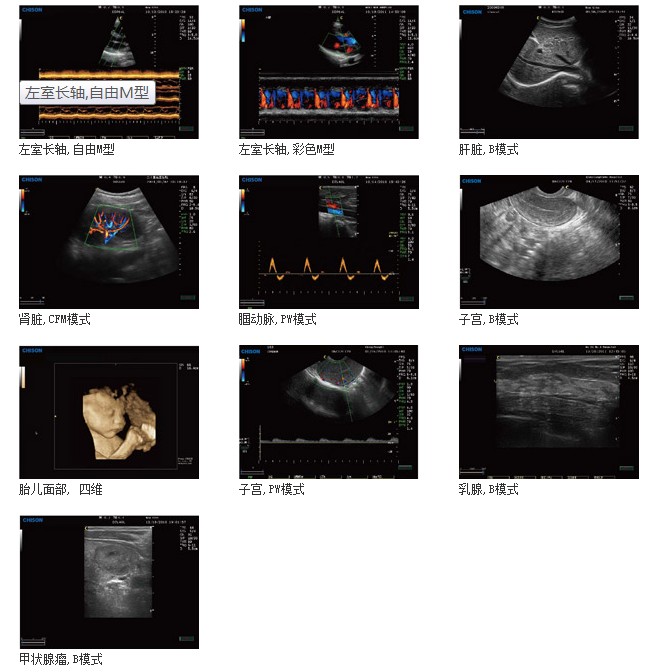

实拍仪器成像图像

（一）设备用途说明：

腹部肝胆脾肾等脏器、泌尿科、妇产科、浅表组织、心脏、小器官及外周血管等脏器的临床检查

（二）性能参数及配置

性能参数

探头

电子凸阵：C3501，中心频率3.5 MHz，适用于腹部、妇科、产科、泌尿科检查。

电子线阵：L7501，中心频率7.5 MHz，适用于小器官、乳腺检查。

电子腔内：E6501，中心频率6.5 MHz，适用于经阴道、经直肠相关检查。

相控阵：P2501，中心频率2.5MHz，适用于心脏检查。

四维容积探头：

探头接口

探头接口：≥4个

支持的输出设备

光盘刻录机、USB移动存储设备

数字、模拟视频打印机

显示器

★高分辨率彩色逐行扫描15英寸液晶显示器，带有旋转臂，可上下，左右自由旋转。菜单控制：10.4-英寸LCD彩色触摸液晶显示屏

外形尺寸

                机身+显示器：870 mm（长）´ 520 mm（宽）´ 1400 mm（高）

重量（不包括选配件）

机身+显示器：68 Kg

电源要求

请严格遵循“1.4 电源” 中的要求。

显示模式

B模式、4B模式、B/M模式、M模式（M扩展）、解剖M超、CFM模式、CDE模式、PW模式、B/PW、D扩展、双幅显示、黑白/彩色双实时显示模式

图像显示

256级灰阶显示

图像旋转：左/右、上/下、90度旋转

深度范围：每个探头具备相应的深度范围

发射聚焦：多个聚焦位置(聚焦位置个数根据探头型号及深度而定)

接收聚焦：连续动态聚焦、动态孔径

动态范围：可调

实时缩放：倍率可调

M模式速度：可调

改变视角：可调

显示TGC曲线

具备黑白相关

视频输出：支持三种彩色电视制式，NTSC、PAL 、SECAM制式。

系统设置

界面语言：简体中文、繁体中文、英文、法语、西班牙语、日语、波兰语

日期格式：可选择yyyy-mm-dd、mm/dd/yyyy、mm.dd.yyyy、dd/mm/yyyy

时间格式：24小时制

具备屏幕保护

体位标记：约125种

打印机设置：视频打印机、报告打印机

具备自动冻结功能

具备脚踏开关功能设置

图像存储格式：JPG、BMP、DCM、TIF、PNG

预设应用模式：B/CFM/PW模式下，分别可进行26组预设模式设置（包括8组用户自定义设置）

预设文本注释：每组应用模式可分别设置10个文本注释内容（每项文本注释最多15个字节）

产科表、胎龄设置：设置产科测量部位、测量方法，查看胎龄表和胎儿生长表，创建自定义胎龄表、胎儿生长表

具备系统升级

具备维护工具

图像预处理

总增益：可调

TGC：8个TGC调节拉杆

声输出：可调

灰度值：多级可调

图像处理

帧平均： 多级可调

灰度阈值： 多级可调

伽玛校正： 多级可调

对比度调节范围：可调

GIP：  多级可调

空间复合开关： 可调

变迹：  多级可调

测量与计算

B模式常规测量：距离、周长、面积、体积、角度、比率、狭窄率等

M模式常规测量：心率、时间、距离、斜率、比率等

妇科测量：子宫、子宫颈、子宫内膜、卵巢、卵泡等

产科测量：胎龄估算、预产期、胎重估算、羊水指数

心脏测量：左心室测量等

泌尿科测量：前列腺容积、移行区容积、膀胱容积、残余尿量等

PW测量：多普勒测量、时间测量、速度测量、心率测量、RI测量、PI测量等

矫形外科测量：断面测量、髋关节测量等

血管测量：血管内中膜厚度、长度狭窄比、面积狭窄比

存储功能

图像存储、录像存储、录像回放、磁盘存储空间≥80G

图文管理功能

图像录像存储与输出（HDD、DVD-RW、USB）、内置超声工作站

标记

文本标记、体位标记、箭头标记

穿刺引导线

可注册及设置与探头对应的穿刺引导线功能

系统配置

主机、显示器

电子凸阵：C3501，中心频率3.5 MHz，适用于腹部、妇科、产科、泌尿科检查。

电子线阵：L7501，中心频率7.5 MHz，适用于小器官、乳腺检查、股动静脉、腘动静脉及足背动脉。

电子腔内：E6501，中心频率6.5 MHz，适用于经阴道、经直肠相关检查。

相控阵：P2501，中心频率2.5MHz，适用于心脏检查。

患者信息管理软件、组织谐波成像软件

磁盘存储容量：≥80G

USB标准接口：支持USB2.0，2个接口

支持黑白视频打印机和彩色视频打印机，可选配穿刺架

DICOM3.0传输：超声设备和PACS连接后，通过DICOM协议可传输、获取所需的图像及其相关信息
